€24,95
✔ Direct leverbaar
Beschrijving

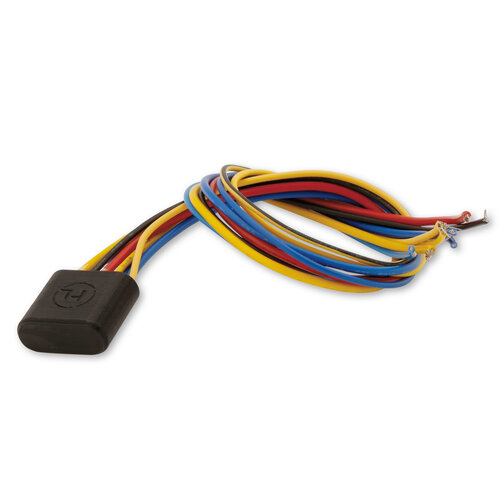

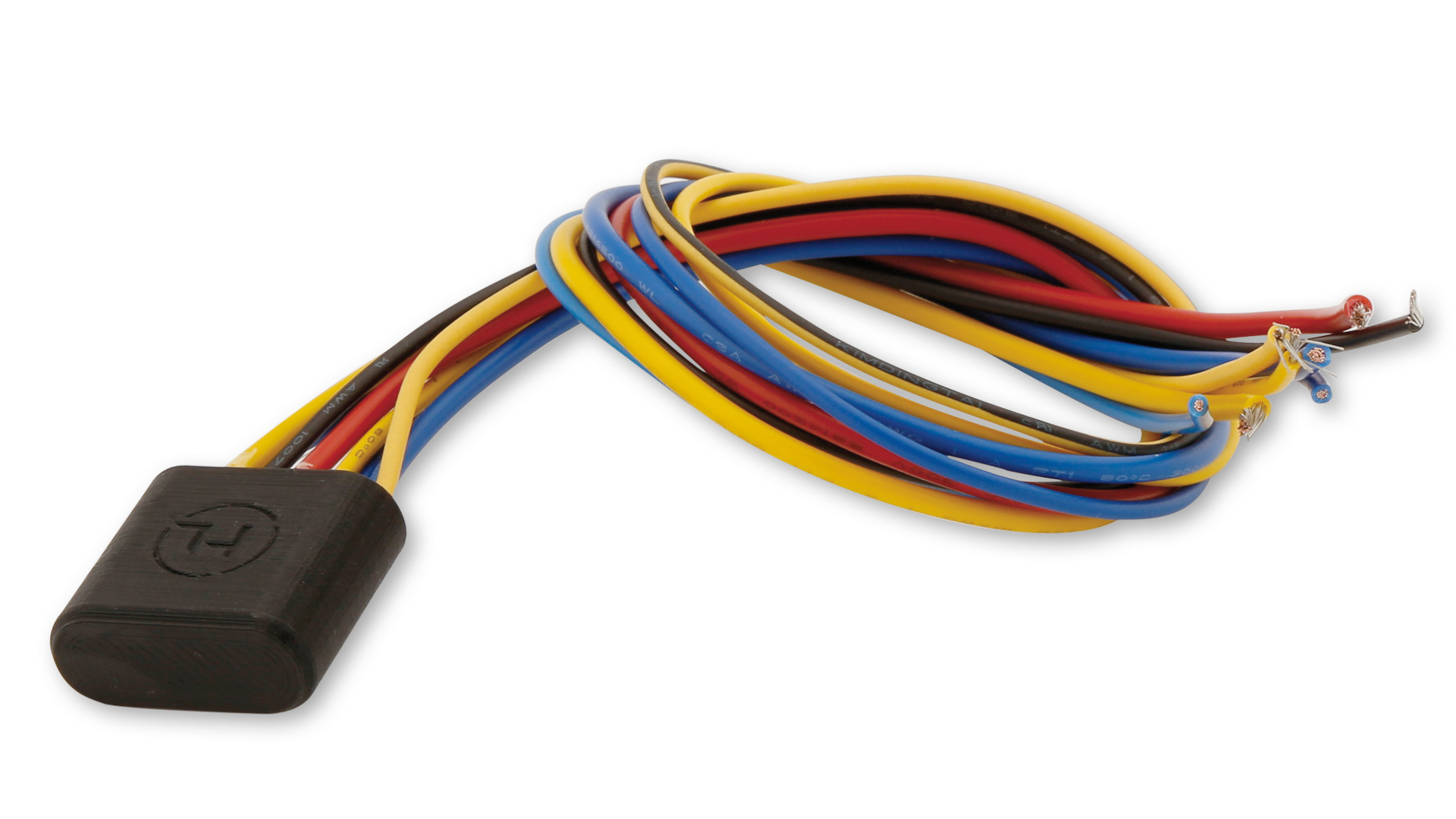

HIGHSIDER Elektronisch tweekanaals relais 6-14V
(Nog meer functies dan de voorganger HIGHSIDER Plus - Minus Converter CB3)
Het is mogelijk om de gewenste functie te selecteren via zowel Plus als om te worden bediend via min.
Een elektronisch dubbel relais met ingangen voor alle gangbare knoppen of schakelaars.
Een van de twee ingangen kan naar aarde worden geschakeld of de bijbehorende 12 V-uitgang is ingeschakeld.
De uitgangen kunnen bij continu gebruik leidingen tot 40 W voeden.
Typische stroomverbruikers, die kunnen worden in- en uitgeschakeld via niet-vergrendelende drukknoppen (bijv. Claxon, dimlicht, grootlicht, enz.), Kunnen tweekanaals relais worden aangestuurd met de HIGHSIDER.
Door het relais te gebruiken in plaats van een directe verbinding van de verbruiker met de schakelaar, kunnen de kleinste kabeldoorsneden en knoppen met lage stroomwaarden worden gebruikt.

Voorbeeld 1 :
U wilt bijvoorbeeld een kleine drukknop met een laag debiet gebruiken om bijvoorbeeld een claxon te schakelen (hoog stroomverbruik). Gebruik gewoon dit elektronische relais om de knop niet te beschadigen door het normale stroomverbruik.
Hiermee kunt u schakelaars of knoppen gebruiken om hoge stromen te schakelen.
Voorbeeld 2:
Op sommige motorfietsen (bijv. INDIAN) is de massa van het knipperlichtsignaal geklokt.
Dat betekent: Met behulp van het elektronische tweekanaals relais kunt u nu het aardingsknipperlichtsignaal omzetten in positief. Zo kunnen alle richtingaanwijzers, richtingaanwijzer / achterlicht combinaties of richtingaanwijzer / positielichten nog steeds worden gebruikt.
(Voor de ombouw naar een richtingaanwijzer / achterlicht combinatie (bijv. 254-540) heeft u 1 x het elektronische relais voor uw voertuig nodig)

Productvoordelen:
- extreem dunne kabeldoorsneden voor het aansluiten van de knoppen
- Gebruik van schakelaars voor lage stromen ondanks verbruikers met hoge stromen
- Verlenging van de levensduur van schakelaars
- 2 onafhankelijke kanalen
- Zeer kleine afmetingen en laag gewicht
- Volledig geseald product (waterdicht)
- Kleiner en flexibeler dan dure meerkanaals schakelkasten
- Bescherming tegen alle mogelijke bedradingsfouten
- Flexibeler dan - ALLES IN ÉÉN SLIMME DOZEN -

Dimensies:
Breedte: 17 mm
Diepte: 9,5 mm
Hoogte: 17 mm
Gewicht: 9 gram

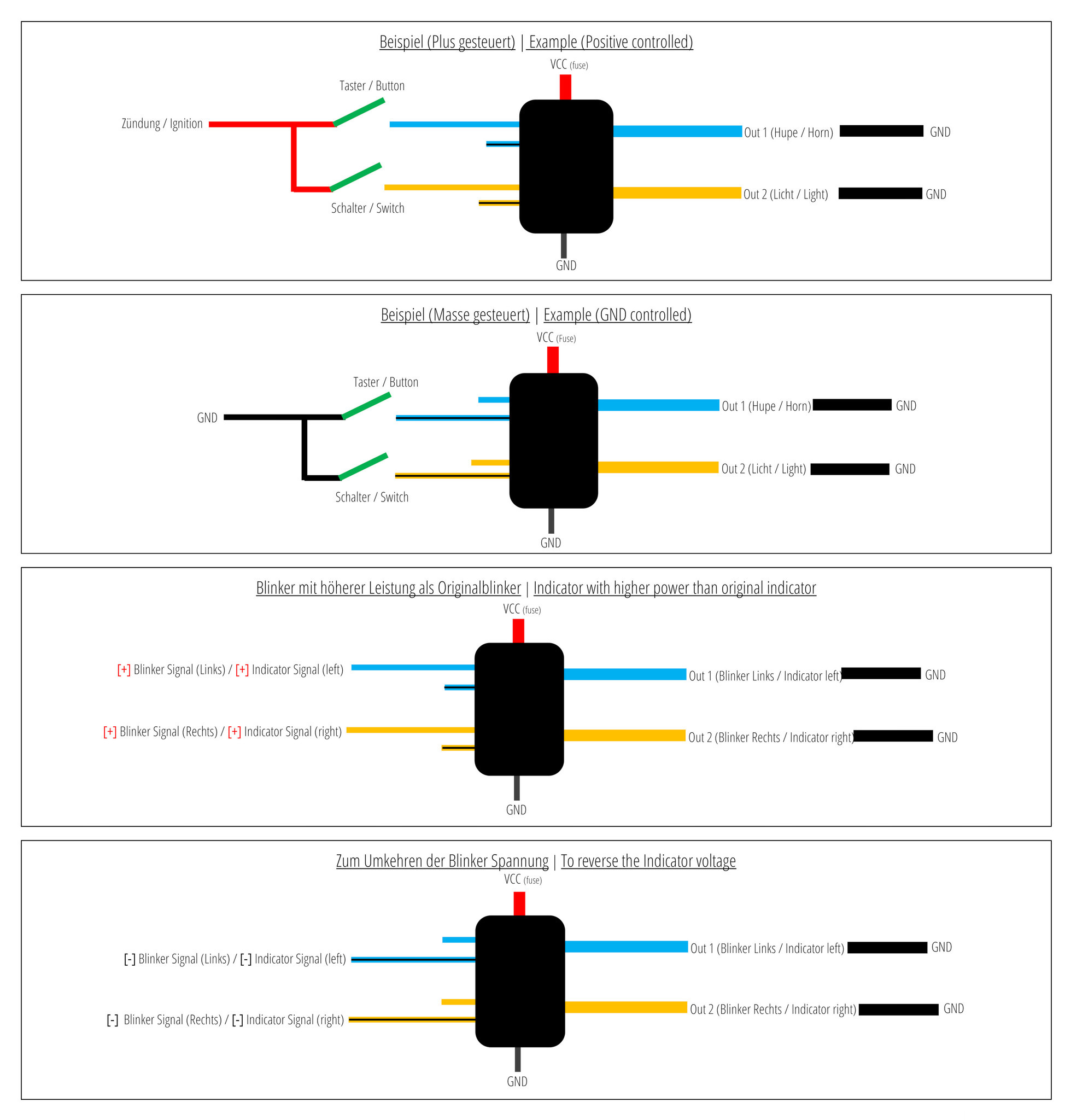

Verbindingen:
Rood (dik) = ontsteking plus 12V (+)
Geel (dik) = werkvermogen CH2 (+)
Blauw (dik) = werkende output CH1 (+)
Geel (dun) = Controle plus signaal CH2
Blauw (dun) = Controle plus signaal CH1
Geel / Zwart (dun) = Control minus signaal CH2
blauw / zwart (dun) = controle minus signaal CH1
maximaal vermogen: 40 Watt



Past op:

FabrikantModelGebouwd vanGebouwd voor
Indisch1890 Roadmaster - 68 KW20212021
Indisch1890 Roadmaster Dark Horse - 6820212021
Indisch1890 Roadmaster Limited - 68 KW20212021
Indisch1890 Roadmaster / Dark Horse - 6820202020
Indisch1890 Roadmaster / Dark Horse - 6820212021
IndischUitdager 1800-90 KW20202020
IndischUitdager 1800-90 KW20212021
IndischChallenger 1800 Dark Horse - 9020202020
IndischChallenger 1800 Dark Horse - 9020212021
IndischChallenger 1800 Dark Horse - 9020212021
IndischChief 1800-64 KW20182018
IndischChief 1800 Classic - 52 KW20142014
IndischChief 1800 Classic - 52 KW20152015
IndischChief 1800 Classic - 52 KW20162016
IndischChief 1800 Classic - 52 KW20172017
IndischChief 1800 Classic - 64 KW20182018
IndischChief 1800 Dark Horse - 52 KW20152015
IndischChief 1800 Dark Horse - 52 KW20162016
IndischChief 1800 Dark Horse - 52 KW20172017
IndischChief 1800 Dark Horse - 64 KW20182018
IndischChief 1800 Dark Horse - 64 KW20192019
IndischChief 1800 Dark Horse - 64 KW20202020
IndischChief 1800 Vintage - 52 KW20142014
IndischChief 1800 Vintage - 52 KW20152015
IndischChief 1800 Vintage - 52 KW20162016
IndischChief 1800 Vintage - 52 KW20172017
IndischChief 1800 Vintage - 62 KW20202020
IndischChief 1800 Vintage - 64 KW20182018
IndischChief 1800 Vintage - 64 KW20192019
IndischStamhoofd 1800 - 52 KW20142014
IndischStamhoofd 1800 - 52 KW20152015
IndischStamhoofd 1800 - 52 KW20162016
IndischStamhoofd 1800 - 52 KW20172017
IndischStamhoofd 1800-64 KW20182018
IndischStamhoofd 1800-64 KW20192019
IndischChieftain 1800 Classic - 62 KW20202020
IndischChieftain 1800 Classic - 62 KW20212021
IndischChieftain 1800 Classic - 64 KW20182018
IndischChieftain 1800 Classic - 64 KW20192019
IndischChieftain 1800 Dark Horse - 52 K.20162016
IndischChieftain 1800 Dark Horse - 52 K.20172017
IndischChieftain 1800 Dark Horse - 64 K.20182018
IndischChieftain 1800 Dark Horse - 64 K.20192019
IndischChieftain 1800 Limited - 64 KW20182018
IndischChieftain 1800 Limited - 64 KW20192019
IndischChieftain 1890 Dark Horse - 68 K.20202020
IndischChieftain 1890 Dark Horse - 68 K.20212021
IndischChieftain 1890 Dark Horse - 68 K.20212021
IndischChieftain 1890 Limited - 64 KW20202020
IndischChieftain 1890 Limited - 64 KW20212021
IndischChieftrain 1800 Limited - 68 KW20212021
IndischFTR 1200 (A2) - 35 KW20212021
IndischFTR 1200 - 88 KW20192019
IndischFTR 1200 - 90 KW20202020
IndischFTR 1200 - 90 KW20212021
IndischFTR 1200 Rally - 90 KW20202020
IndischFTR 1200 Rally - 90 KW20212021
IndischFTR 1200 S - 88 KW20192019
IndischFTR 1200 S - 90 KW20202020
IndischFTR 1200 S - 90 KW20212021
IndischRoadmaster 1800 - 52 KW20152015
IndischRoadmaster 1800 - 52 KW20162016
IndischRoadmaster 1800 - 52 KW20172017
IndischRoadmaster 1800-64 KW20182018
IndischRoadmaster 1800-64 KW20192019
IndischRoadmaster 1800 Classic - 64 KW20172017
IndischRoadmaster 1800 Classic - 64 KW20182018
IndischRoadmaster 1800 Classic - 64 KW20192019
IndischRoadmaster 1800 Elite - 64 KW20182018
IndischRoadmaster 1800 Elite - 64 KW20182018
IndischScout - 69 KW20212021
IndischScout - 70 KW20172017
IndischScout - 70 KW20182018
IndischScout - 75 KW20152015
IndischScout - 75 KW20162016
IndischScout 100e / verjaardag - 70 KW20202020
IndischScout Bobber - 70 KW20172017
IndischScout Bobber - 70 KW20182018
IndischScout Bobber - 70 KW20192019
IndischScout Bobber - 70 KW20202020
IndischScout Bobber Sixty - 56 KW20212021
IndischScout Bobber Twenty - 70 KW20202020
IndischScout Bobber Twenty - 70 KW20212021
IndischScout Sixty - 56 KW20212021
IndischScout Sixty - 57 KW20162016
IndischScout Sixty - 57 KW20172017
IndischScout Sixty - 57 KW20182018
IndischScout Sixty - 57 KW20192019
IndischScout Sixty - 57 KW20202020
IndischSpringfield 1800 - 52 KW20162016
IndischSpringfield 1800 - 52 KW20172017
IndischSpringfield 1800-64 KW20182018
IndischSpringfield 1800-64 KW20192019
IndischSpringfield 1800-64 KW20202020
IndischSpringfield 1800-68 KW20212021
IndischSpringfield 1800 Dark Horse - 6420182018
IndischSpringfield 1800 Dark Horse - 6420192019
IndischSpringfield 1800 Dark Horse - 6820212021
IndischSpringfield 1890 Dark Horse - 6420202020
IndischVintage 1800 Dark Horse - 64 KW20212021
IndischVintage 1800 Dark Horse - 68 KW20212021
