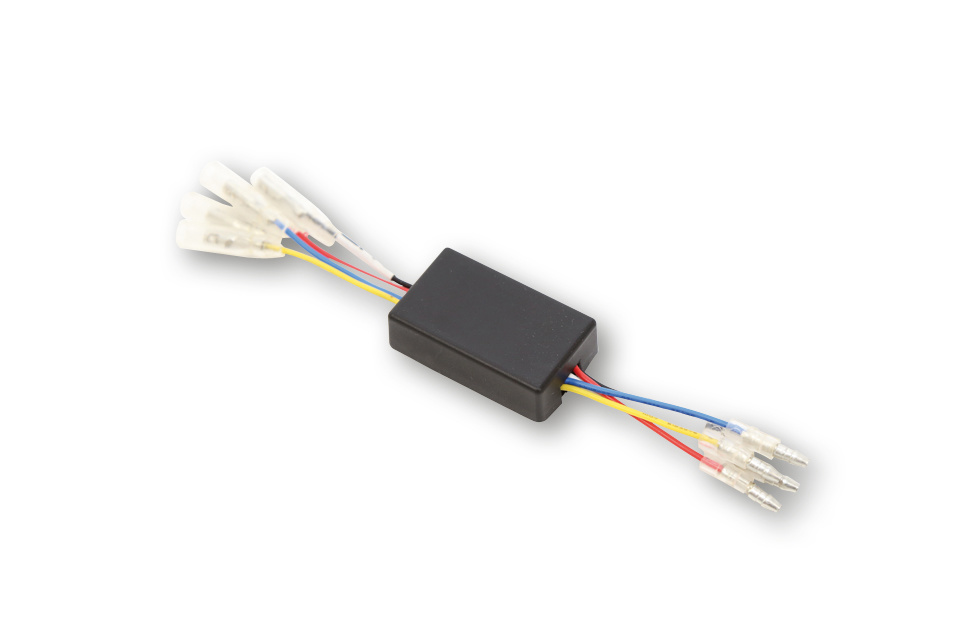

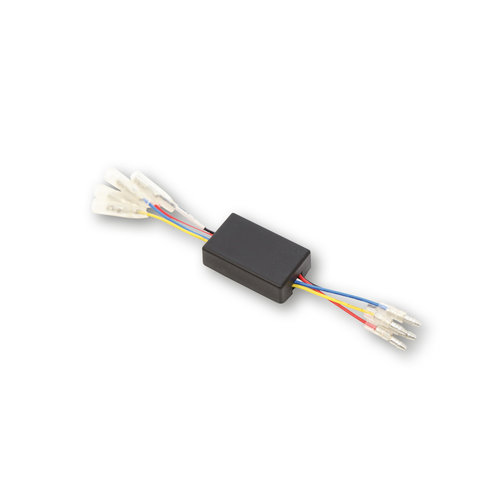

HIGHSIDER DRL-BEDIENINGSKAST CB1

Dagrijlicht Bedieningskast voor wagens zonder lichtschakelaar

Door montage van de DRL CONTROLBOX CB1 wordt de juiste omschakeling tussen dagrijlicht en verlichting aan de voorzijde van het voertuig gegeven. Volgens de voorschriften moet het dagrijlicht zo worden aangesloten dat het automatisch uitschakelt bij het inschakelen van de hoofdkoplamp. Aangezien de hoofdkoplamp altijd brandt bij voertuigen zonder lichtschakelaar, kon de functie van het dagrijlicht niet correct worden gebruikt. De BOX is geschikt voor led- en conventionele koplampen en wordt tussen de hoofdkoplamp met geïntegreerd of afzonderlijk dagrijlicht en de voertuigelektronica gemonteerd. De functie van het parkeerlicht, dat bij het parkeren van de auto via de contactschakelaar kan worden in- en uitgeschakeld, is volledig functioneel.

Op maat gemaakt voor uw motor: het uitgebreide assortiment accessoires van HIGHSIDER is perfect afgestemd op uw motor. Met een maximum aan kwaliteit en functionaliteit kunt u uw fiets eenvoudig naar uw wensen ontwerpen.

Dimensies
Lengte: 48 mm
Breedte: 28 mm
Hoogte: 14 mm

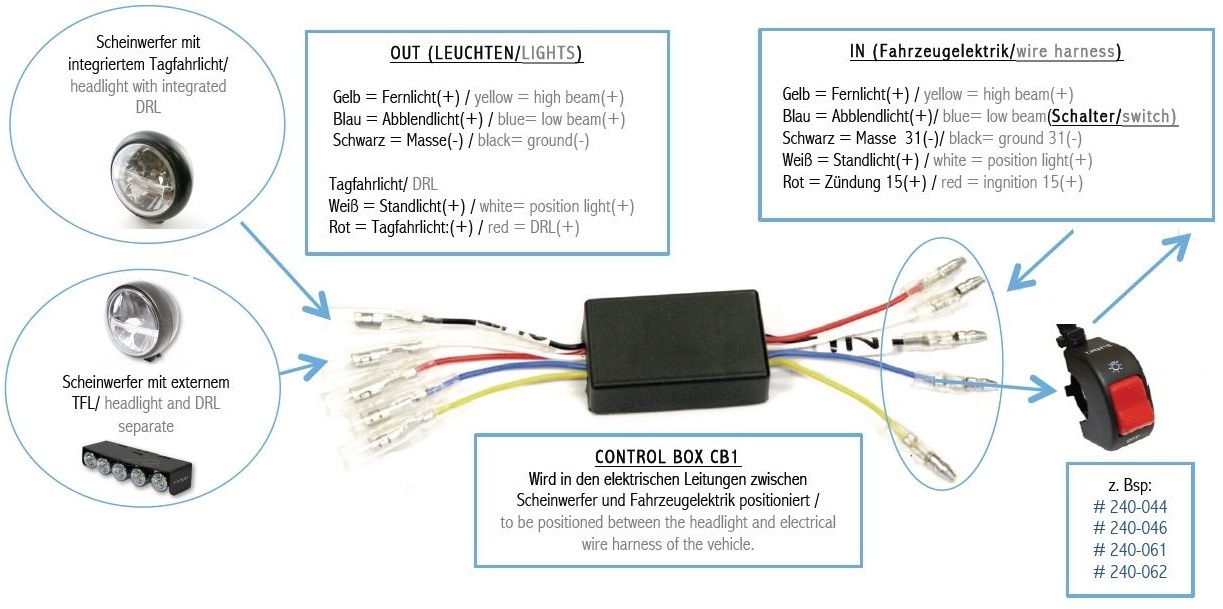

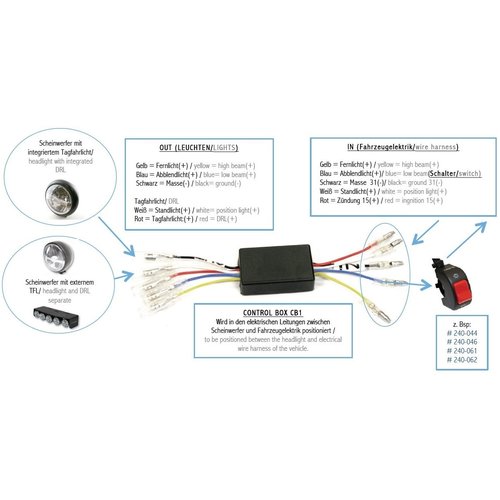

Toepassing:
IN (voertuigelektronica):
geel = grootlicht (+)
blauw = dimlicht (+) AAN / UIT-schakelaar tussen
wit = parkeerlicht (+)
rood = ontsteking 15 (+)
zwart = aarde (-))

OUT (koplamp)
Geel = grootlicht (+)
Blauw = dimlicht (+)
zwart = aarde (-)

Over het dagrijlicht:
Wit = Parkeerlicht (+)
Rood = dagrijlicht (+)

Leveringsomvang: 1 stuk

Optionele accesoires:
Lichtschakelaar aan / uit

NOTITIE:
Een aparte AAN- en UIT-schakelaar is bovendien vereist voor de DRL CONTROL-BOX (niet inbegrepen).
Het achterlicht moet altijd ingeschakeld blijven, dwz op contact plus zetten.

Tip:
Een montagehandleiding is beschikbaar op YouTube in ons kanaal (HIGHSIDER Tips & Tricks). Koppeling:
https://www.youtube.com/watch?v

Specificaties:
